加工定制：是	品牌：上明	型号：Q641F
材质：碳钢	连接形式：法兰	公称通径(mm)：DN15---250
压力环境：常压	密封形式：软密封型	工作温度：常温
形态：角式	标准：国标	流动方向：单向
类型(通道位置)：直通式	适用介质：水、蒸汽、油品	零部件及配件：执行器
驱动方式：气动

一、产品[气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）]的详细资料：

产品型号：SMQ型

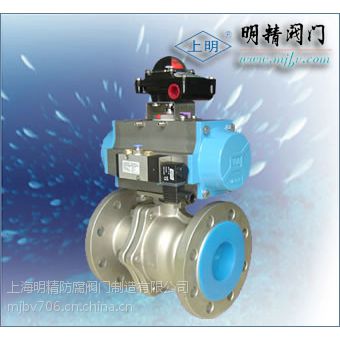

产品名称：气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）

产品特点：明精公司生产的上明牌气动球阀,是在引进国外***技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

二、阀体：

公称通径：15~200mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：WCB，HT200 ，ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，CF8（304），
CF8M（316），CF3M（316L）
温度范围：常温-20℃~+180℃
中温-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。

三、阀内组件：

阀芯型式：O型阀芯
流量特性：快开特性
材料：ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），***PPL，金属阀座
可调比：350：1

四、执行机构：

气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L

五、上海明精防腐阀门制造有限公司SMQ641F-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型气动球阀外形连接尺寸：

DN	L	H	D	D1	D2	b	f	D3	Z-d1
15	130/130/140	279	95	65	45	14/16/16	2	40	4-Φ14
20	140/140/150	282	105	75	55	14/16/16	2	51	4-Φ14
25	150/150/165	295	115	85	65	14/16/16	2	58	4-Φ14
32	165/165/180	298	135	100	78	16/18/18	2	66	4-Φ18
40	180/180/200	325	145	110	85	16/18/18	3	76	4-Φ18
50	200/200/220	332	160	125	100	16/20/20	3	88	4-Φ18
65	220/220/250	422	180	145	120	18/22/22	3	110	4-Φ18/8-Φ18/8-Φ18
80	250/250/280	558	195	160	135	20/22/22	3	121	8-Φ18
100	280/280/320	573	215/230/230	180/190/190	155/160/160	20/24/24	3	150	8-Φ18/8-Φ23/8-Φ23
125	320/320/360	605	245/270/270	210/220/220	185/188/188	24/28/30	3	176	8-Φ18/8-Φ25/8-Φ25
150	360/360/400	644	280/300/300	295/310/320	210/218/218	24/28/30	3	204	8-Φ23/8-Φ25/8-Φ25
200	400/400/550	850	335/360/375	295/310/320	265/278/282	26/34/38	3	260	12-Φ23/12-Φ25/12-Φ30

注：表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。L结构长度数据可以户提供。

六、SMQ671F对夹式超短型气动球阀：

主要外形和连接尺寸：SMQ671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
注：表中数据XX/XX分别为压力1.6MPa、2.5MPa

DN	d	L	H	D	D1	D2	b	f	L0	Z-Md
15	14	35	328	90	65	45	14/16	2	180	4-M12
20	19	38	335	100	75	55	14/16	2	180	4-M12
25	25	42	350	110	85	65	14/16	2	180	4-M12
32	29	50	380	130	100	78	16/18	2	220	4-M16
40	38	60	410	145	110	85	16/18	3	220	4-M16
50	48	70	442	160	125	100	16/20	3	260	4-M16
65	64	95	452	180	145	120	18/22	3	260	4/8-M16
80	76	118	495	190	160	135	20/22	3	296	8-M16
100	95	140	538	215/230	180/190	155/160	20/24	3	350	8-M16/20
125	118	175/195	585	245/270	210/220	185/188	24/28	3	350	8-M16/24
150	150	210/260	708	280/300	240/250	210/218	24/28	3	439	8-M20/24
