| 品牌：上明 | 型号：q946f-16c | 材质：碳钢 |
| 结构形式：浮动球球阀 | 连接形式：法兰 | 作用对象：水 |
| 公称通径(mm)：DN15---250 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 适用介质：各种高腐蚀化学介质 | 零部件及配件：执行器 |
| 驱动方式：电子 |
一、产品[四通四密封球阀]的详细资料：
产品型号：

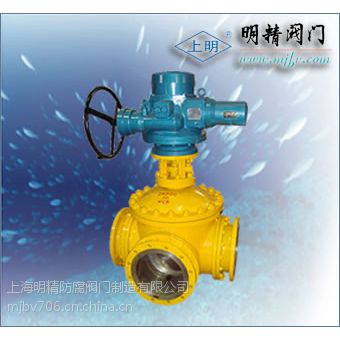

产品名称：四通四密封球阀
产品特点：一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。二、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外一通道连通，灵活控制管路中介质的合流或分流。四通四密封球阀价格,四通四密封球阀厂家。
二、主要零件材料：
序号 | 材料 | 材料牌号 | 序号 | 材料 | 材料牌号 | |||||||
碳钢 | 不锈钢 | 碳钢 | 不锈钢 | |||||||||
GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | |||||
01 | 底盖 | 25 | A105 | 1Cr18Ni9Ti | F304/F316/ | 16 | 侧盖 | WCB | ASTM | 1Cr18Ni9Ti | CF8/CF8M/ | |
02 | 底盖螺钉 | 25CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 17 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | ||||
03 | 垫圈 | 氟橡胶；PTFE；金属夹石属 | 18 | 螺母 | 45 | A194-2h | 0Ci18Ni | A194-8M | ||||
04 | 止推轴承 | 金属夹PTFE | 19 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||||
05 | 下阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316/ | 20 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | ||||
06 | 下阀杆轴承 | 金属夹PTFE | 21 | 阀盖 | WCB | A216-WCB | 1Cr18Ni9Ti | CF8/CF8M/ | ||||
07 | 排污塞 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316/ | 22 | 止推轴承 | PTFE | PTFE | PTFE | PTFE | |
08 | 阀体 | WCB | A216-WCB | 1Cr18Ni9Ti | F304/F316/ | 23 | 压环 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti | F304/F316/ | |
09 | 阀座O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 24 | 填料函O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | |
10 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 25 | 阀杆O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | |
11 | 阀座 | PTFE；PPL | PTFE；PPL | PTFE；PPL | PTFE；PPL | 26 | 阀杆填料 | 石墨 | ||||
12 | 阀座支承圈 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti | F304/F316/ | 27 | 填料压盖 | WCB | A216-WCB | 1Cr18Ni9Ti | CF8/CF8M/ | |
13 | 球体 | 1Cr18Ni9Ti | 304 | 1Cr18Ni9Ti | F304/F316/ | 28 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | |
14 | 球体键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | 29 | 支架 | WCB | WCB | WCB | WCB | |
15 | 上阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316/ | 30 | 键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | |
应用规范
1、设计、制造按GB12237-89
2、结构长度按SDV-2002
3、连接法兰：JB79-944、阀门检查和试验按GB13927-89
三、上海明精防腐阀门制造有限公司四通四密封球阀PN1.6MPa主要连接尺寸及重量：
