| 品牌：上明 | 型号：MQ647AF | 材质：碳钢 |
| 结构形式：固定球球阀 | 连接形式：法兰 | 作用对象：水 |
| 公称通径(mm)：DN15---250 | 压力环境：低压 | 工作温度：常温 |
| 标准：国标 | 流动方向：换向 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 适用介质：水 | 零部件及配件：阀体 |
| 驱动方式：水力控制 |
一、产品[喷煤粉专用球阀]的详细资料：
产品型号：MQ647AF

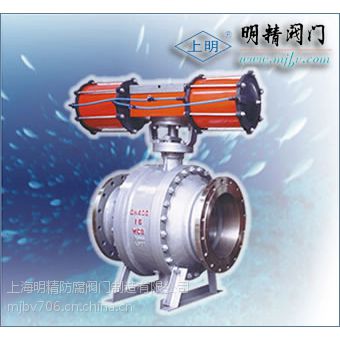

产品名称：喷煤粉专用球阀
产品特点：本系列球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。 1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。 2、特殊材料制成密封圈，具有耐高温、耐磨损、使用寿命长的特点。 3、阀门结构紧凑、启闭灵活、安装维修方便。喷煤粉专用球阀,喷煤粉球阀,专用球阀。
二、主要零件材质：
零件名称 | 材质 |
阀体、阀盖 | WCB |
球体、阀座 | 1Cr18Ni9Ti+硬铬 |
阀杆 | 2Cr13 |
密封圈 | 特种耐磨耐高温四氟 |
螺栓 | 中碳钢 |
三、概述：
公称压和 | 1.6MPa |
公称通径 | 2.4MPa |
高压液密封 | 1.76MPa |
低压液密封 | 0.6MPa |
适用温度 | -28-300℃ |
适用介质 | 含尘埃气体、煤粉等 |
结构长度按 | GB1221-89 |
法兰尺寸按 | GB9113、JB79-59 |
检验试验按 | JB/T9092-99 |
驱动方式 | 手动、气动 |
四、上海明精防腐阀门制造有限公司喷煤粉专用球阀主要尺寸：
公称压力PN（MPa） | 公称通径DN（mm） | 尺寸（mm） | ||||
L | D | H | ||||
手动 | 气动 | 手动 | 气动 | |||
MQ647AF-1.6 | 25 | 180 | 140 | 235 | 90 | 298 |
32 | 200 | 155 | 235 | 107 | 304 | |
40 | 220 | 250 | 330 | 127 | 370 | |
50 | 220 | 250 | 330 | 140 | 367 | |
65 | 241 | 350 | 400 | 164 | 425 | |
80 | 283 | 350 | 510 | 177 | 484 | |
100 | 305 | 420 | 510 | 206 | 531 | |
125 | 356 | 700 | 580 | 292 | 570 | |
150 | 394 | 1000 | 720 | 320 | 570 | |
200 | 457 | - | 720 | - | 610 | |
250 | 533 | - | 900 | - | 670 | |
300 | 610 | - | 1050 | - | 740 | |
350 | 686 | - | 1290 | - | 790 | |
400 | 762 | - | 1600 | - | 905 | |
其余连接尺寸请参阅样本《主要外型与连接尺寸表》 | ||||||
订货须知：
一、①喷煤粉专用球阀产品名称与型号②喷煤粉专用球阀口径③喷煤粉专用球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定明精公司的喷煤粉专用球阀型号，请按喷煤粉专用球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
