| 品牌：上明 | 型号：Q41F46 | 材质：碳钢 |
| 结构形式：浮动球球阀 | 连接形式：法兰 | 作用对象：水 |
| 公称通径(mm)：DN15---250 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 适用介质：水 | 零部件及配件：手轮 |
| 驱动方式：手动 |
一、产品[衬氟球阀]的详细资料：
产品型号：Q41F46型

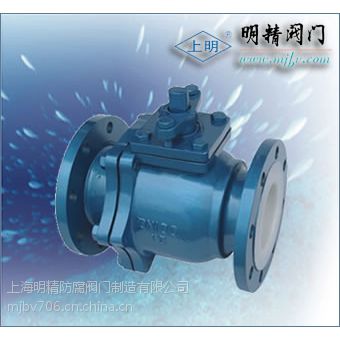

产品名称：衬氟球阀
二、产品特点：
衬氟球阀概况球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀（二片式，三片式设计与制造符合中国***公称压力PN1.0~2.5(Mpa) 公称通径DN15~250（mm）法兰连接手动球阀,直通二片式手动球阀,手动球阀
设计规范:遵循GB 12237，AP 1608，AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。
三、基本型号：
手动 | Q41F3（全衬里） | 气动 | Q641F3（全衬里） |
Q41F6（全衬里） | Q641F6（全衬里） | ||
蜗轮 | Q341F3（全衬里） | 电动 | Q941F3（全衬里） |
Q341F6（全衬里） | Q941F6（全衬里） |
四、上海明精防腐阀门制造有限公司衬氟球阀外形连接尺寸及重量：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | ***碳不锈钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
3 | 衬里层/阀座 | FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯） | |||||
4 | 填料压盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手柄 | WCC | WCC | WCC | WCC | WCC | WCC |
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
