| 加工定制：是 | 品牌：上明 | 型号：D941W |
| 结构形式：垂直板式 | 公称通径：DN50--2000 | 压力环境：低压 |
| 口径：DN50--2000 | 安装尺寸：JB/T8527－97 | 工作温度：高温 |
| 材质：碳钢 | 标准：国标 | 流动方向：单向 |
| 用途：流量控制 | 类型(通道位置)：直通式 | 连接形式：法兰 |
| 适用介质：空气 | 零部件及配件：执行器 | 驱动方式：电子 |
一、产品[电动法兰通风蝶阀]的详细资料：
产品型号：D941W

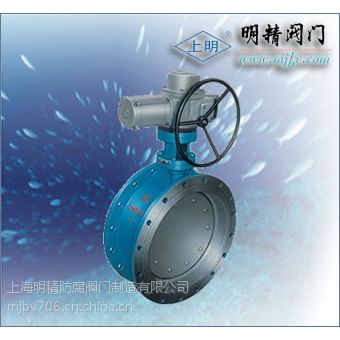

产品名称：电动法兰通风蝶阀
产品特点：电动法兰式通风蝶阀,气动法兰式通风蝶阀,法兰式通风蝶阀用途及特点。本蝶阀采用与阀体相同材料加工成密封圈，采用电或气传动。其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
二、采用标准：
设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
三、主要技术参数：
公称通径 | DN(mm) | 50~2000 | ||
公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等。 | |||
驱动形式 | 气传动、电传动。 | |||
四、主要零件的材质：
零件名称 | 材料 |
阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
密封圈 | 与阀体相同 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 | 氟塑料、柔性石墨 |
五、上明牌D641W-0.5/2.5/6 C.P.R.V系列通风蝶阀连接尺寸：
