| 品牌：上明 | 型号：SD643H | 加工定制：是 |
| 结构形式：垂直板式 | 材质：铸钢 | 连接形式：法兰 |
| 适用介质：水 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：执行器 | 用途：流量控制 | 类型(通道位置)：直通式 |
| 口径：DN50---2000 | 公称通径：DN50---2000 | 安装尺寸：DN50---2000 |
| 规格：DN50---2000 |
一、产品[气动法兰式伸缩蝶阀]的详细资料：
产品型号：SD643H

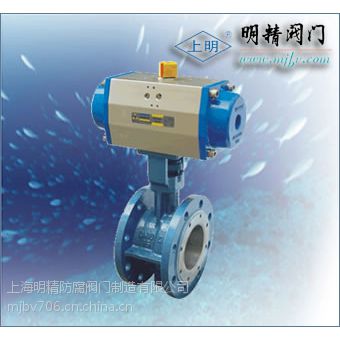

产品名称：气动法兰式伸缩蝶阀
产品特点：气动传动法兰式伸缩蝶阀,传动伸缩蝶阀,气动传动伸缩蝶阀
二、上明牌气动法兰式伸缩蝶阀SD643H/F/X-6/10/16系列连接尺寸：
公称通径 | 外形尺寸（参考值） | 法兰尺寸和螺栓孔尺寸（标准值） | ||||||||||||||||||
H | H1 | 设计长度 | 设计最小长度 | 设计长度 | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
毫米 | 英寸 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |||||||
50 | 2 | 80 | 400 | 164 | 138 | 151 | 245 | 72 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 2 1/2 | 93 | 400 | 190 | 154 | 172 | 245 | 72 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 3 | 100 | 410 | 195 | 163 | 177 | 245 | 72 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 4 | 110 | 430 | 227 | 184 | 206 | 355 | 92 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 5 | 125 | 465 | 254 | 201 | 215 | 355 | 92 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
150 | 6 | 143 | 615 | 240 | 195 | 225 | 355 | 92 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
200 | 8 | 170 | 685 | 265 | 215 | 245 | 250 | 170 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
