加工定制：是	品牌：上明	型号：ZDSF
材质：碳钢	连接形式：法兰	公称通径(mm)：DN15---250
压力环境：低压	密封形式：硬密封型	工作温度：常温
形态：球式	标准：国标	流动方向：单向
类型(通道位置)：直通式	适用介质：水、蒸汽、油品	零部件及配件：执行器
驱动方式：电子

一、产品[电子式三通电动调节阀]的详细资料：

产品型号：ZDSF（H）型

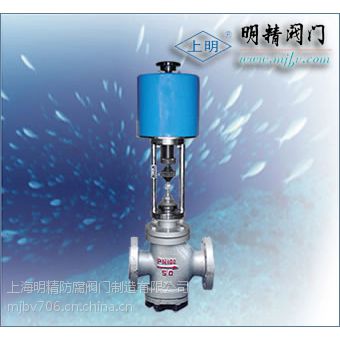

产品名称：电子式三通电动调节阀

产品特点：ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，明精调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

二、阀体：

形式：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、上阀盖：

常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

四、阀内组件：

阀芯形式：双导向双座套筒型阀芯
流量特性：等***比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

五、执行机构：

类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

六、主要零件材料及推荐使用温度范围：

阀体材料	公称压力MPa	介质工作温度
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		工作压力MPa
铸铁HT200	1.6	1.6	1.5
铸钢ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不锈钢ZG1r18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8 0	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

七、上明牌ZDSF（H）型直行程分（合）流电动调节阀规格参数表：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允许压差△MPa		≤公称压力MPa
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		30:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204		PSL208		PSL312		PSL320
	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65		381LSC－160
公称压力介质温度阀体材料	1.6MPa	常温－20℃~＋200℃ 铸铁HT200
	4.0MPa	常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
