| 加工定制：是 | 品牌：上明 | 型号：ZDSG |
| 材质：碳钢 | 连接形式：法兰 | 公称通径(mm)：DN15---250 |
| 压力环境：低压 | 密封形式：硬密封型 | 工作温度：常温 |
| 形态：旋塞式 | 标准：国标 | 流动方向：单向 |
| 类型(通道位置)：直通式 | 适用介质：水、 蒸汽、 油品 | 零部件及配件：执行器 |
| 驱动方式：电子 |
一、产品[直行程电动调节隔膜阀]的详细资料：
产品型号：ZDSG型

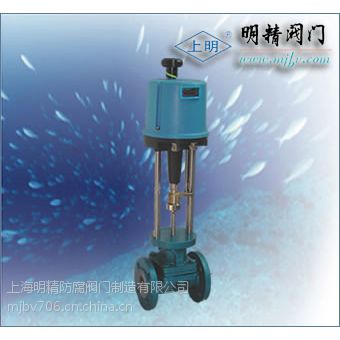

产品名称：直行程电动调节隔膜阀
产品特点：上明牌ZDSG型直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
二、主要技术参数：
执行机构：PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源：220V±10%50Hz
防护等级：IP65基本误差：±1.0%
死区：≤±1.0%回差：≤±1.0%
阀体公称通径：25~100mm公称压力：1.0MPa
三、技术参数：
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系数Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 |
公称压力MPa | 1.0 | ||||||||
配用执行机构 | PSL202 | PSL 204 | PSL 208 | PSL 210 | |||||
行程（mm） | 10 | 16 | 25 | 40 | |||||
允许压差MPa | 1.0 | ||||||||
四、阀体衬里和隔膜材料的组合：
阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
铸铁 | 无 | 氯丁橡胶 | 0~+65℃ | 无腐蚀性介质，水及研磨剂；泥浆类介质 |
HT20-40 | 聚三氟氯乙烯 | 氟橡胶 | -20~+150℃ | 强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质 |
铸不锈钢 ZG1Cr18Ni9Ti | 无 | 氟橡胶 | -20~+200℃ | 一般酸、碱有机溶剂介质 |
五、上明牌ZDSG型电动调节隔膜阀外形尺寸、重量 注：接管法兰标准：JB/T79.1-94：
公称通径（mm） | H1（mm） | L（mm） | H（mm） | 重量（Kg） |
15 | 47.5 | 140 | 578 | 15.5 |
20 | 52.5 | 145 | 578 | 16.5 |
25 | 57.5 | 155 | 578 | 17.5 |
32 | 67.5 | 165 | 587 | 22 |
40 | 72.5 | 190 | 602 | 24 |
50 | 80 | 210 | 642 | 31 |
65 | 90 | 240 | 650 | 54 |
80 | 97.5 | 270 | 655 | 59 |
100 | 107.5 | 335 | 737 | 73 |
六、型号编制说明：
Z | D | S | G | 40 | P | G |
自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
- | D：表示PS系列 | S：表示直行程 | 表示隔膜阀 | 6：表示0.6MP | C：表示碳钢 | G：表示中温型 常温省略 |
- | R：表示3810系列 | - | - | 10：表示1.0MP | P：表示不锈钢 铸铁省略 | - |
订货须知：
一、①ZDSG型电动调节隔膜阀产品名称与型号②ZDSG型电动调节隔膜阀口径③ZDSG型电动调节隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZDSG型电动调节隔膜阀型号，请按ZDSG型电动调节隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
