品牌：上明	型号：Q41N-160P	材质：碳钢
结构形式：浮动球球阀	连接形式：法兰	作用对象：水
公称通径(mm)：DN15---250	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	用途：流量控制
类型(通道位置)：直通式	适用介质：水	零部件及配件：执行器
驱动方式：手动

一、产品[精小型三段式球阀]的详细资料：

产品型号：Q41N-160P

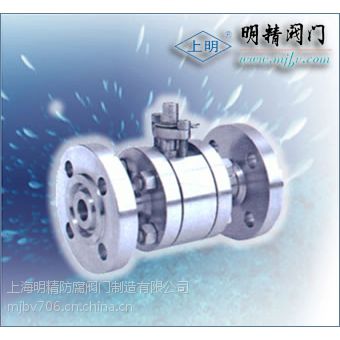

产品名称：精小型三段式球阀

产品特点：应用规范 1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。 2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。

二、上海明精防腐阀门制造有限公司Q11H型主要外形尺寸和连接尺寸：

公称通径	尺寸（mm）
公称通径	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注：对焊和承插式结构长度与内螺纹式长度相同

三、上海明精防腐阀门制造有限公司Q41H型主要外表尺寸和连接尺寸：

公称通径		尺寸（mm）
公称通径		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通径FP	缩径RP	全通径FP	缩径RP	全通径FP	缩径RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40	-	-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

注：其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。

订货须知：

一、①精小型三段式球阀产品名称与型号②精小型三段式球阀口径③精小型三段式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的精小型三段式球阀型号，请按精小型三段式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
