| 品牌：上明 | 型号：Q71F | 材质：碳钢 |
| 结构形式：浮动球球阀 | 连接形式：对夹 | 作用对象：水 |
| 公称通径(mm)：DN15---250 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 适用介质：水 | 零部件及配件：阀体 |
| 驱动方式：手动 |
一、产品[意式超短型球阀]的详细资料：
产品型号：Q71F

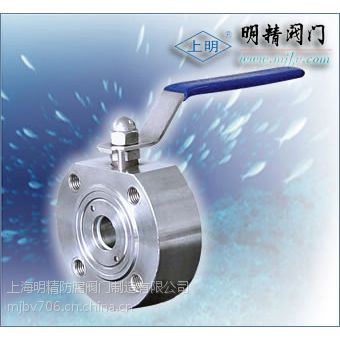

产品名称：意式超短型球阀
产品特点：上明牌Q71F对夹连接球阀具有结构紧凑、体积小、重量轻、 密封性能好、启闭灵活而保温对夹连接球阀良好的保温保冷特性既能有效防止管路中粘稠介质凝固，又能降低管路中介质热量的损失。
上明牌对夹球阀可装上相应的电动及气动装置,以实现遥控或自动控制。适用于石油、化工、冶金、制药、食品等各类系统中。应用规范公称压力：1.6-2.5MPa 适用温度范围：-20~232℃-350℃ 适用介质：水、 |
二、主要零件材料：
序号 | 零件名称 | 材质 | |
1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
3 | 密封垫 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
10 | 手柄套 | 塑料 | 塑料 |
11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢316/304 |
12 | 垫圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
三、上海明精防腐阀门制造有限公司意式超短型球阀主要尺寸：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ |
D | 15 | 19 | 23.5 | 30 | 36 | 45 | 50 | 65 | 76 | 100 | 125 | 195 |
L | 32 | 38.5 | 45 | 44 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
B | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
注：其中6″、8″阀体为两段式超短型结构。
订货须知：
一、①意式超短型球阀产品名称与型号②意式超短型球阀口径③意式超短型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的意式超短型球阀型号，请按意式超短型球阀阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
