| 品牌：上明 | 型号：Q11F | 材质：碳钢 |
| 结构形式：浮动球球阀 | 连接形式：螺纹 | 作用对象：水 |
| 公称通径(mm)：DN15---250 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 用途：流量控制 |
| 适用介质：水 | 零部件及配件：手轮 | 驱动方式：手动 |
一、产品[二片式球阀]的详细资料：
产品型号：Q11F

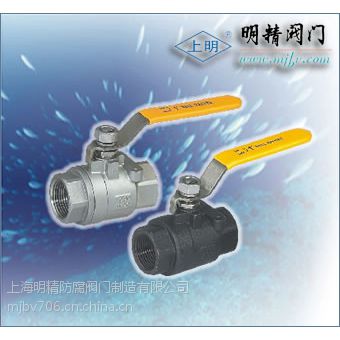

产品名称：二片式球阀
产品特点：应用规范公称压力：1.6-6.4 MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 二片式球阀价格,二片式球阀厂家,二片式球阀报价。
二、主要零件材料：
序号 | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
5 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
6 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
7 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
9 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
10 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
13 | 手柄套 | 塑料 | 塑料 |
三、上海明精防腐阀门制造有限公司二片式球阀主要尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
重量WT（g） | 225 | 225 | 390 | 502 | 850 | 1502 | 2020 | 3625 | 4700 | 7700 | 14850 |
注：二片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带******支架和销定装置。
订货须知：
一、①二片式球阀产品名称与型号②二片式球阀口径③二片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的二片式球阀型号，请按二片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
