| 品牌：上明 | 型号：Q11F-16P | 材质：不锈钢 |
| 结构形式：浮动球球阀 | 连接形式：法兰 | 作用对象：水 |
| 公称通径(mm)：DN15---250 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 适用介质：水 | 零部件及配件：阀体 |
| 驱动方式：水力控制 |
一、产品[一片式球阀]的详细资料：

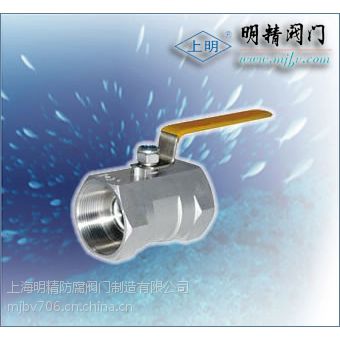

产品名称：一片式球阀
产品特点：应用规范 公称压力：1.6-6.4MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某此腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 一片式球阀价格,一片式球阀报价,一片式球阀厂家。
二、主要零件材料：
序号 | 零件名称 | 材质 |
1 | 密封圈 | 聚四氟乙烯PTFE |
2 | 球体 | 不锈钢SS316 |
3 | 密封垫 | 聚四氟乙烯PTFE |
4 | 阀盖 | 不锈钢SS316 |
5 | 阀体 | 不锈钢CF8M |
6 | 阀杆 | 不锈钢SS316 |
7 | 止推垫圈 | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 填料压盖螺母 | 不锈钢SS304 |
10 | 垫圈 | 不锈钢SS304 |
11 | 阀杆螺母 | 不锈钢SS304 |
12 | 手柄套 | 塑料 |
13 | 手柄 | 不锈钢SS304 |
三、上海明精防腐阀门制造有限公司一片式球阀主要尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
重量WT（g） | 55 | 95 | 165 | 250 | 405 | 525 | 850 | 1400 |
订货须知：
一、①一片式球阀产品名称与型号②一片式球阀口径③一片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的一片式球阀型号，请按一片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
